1、設計新穎、結構合理、重量輕，啟閉迅速。
2、構緊湊、裝拆方便、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封材料耐老化、耐腐蝕，使用壽命長等特點。

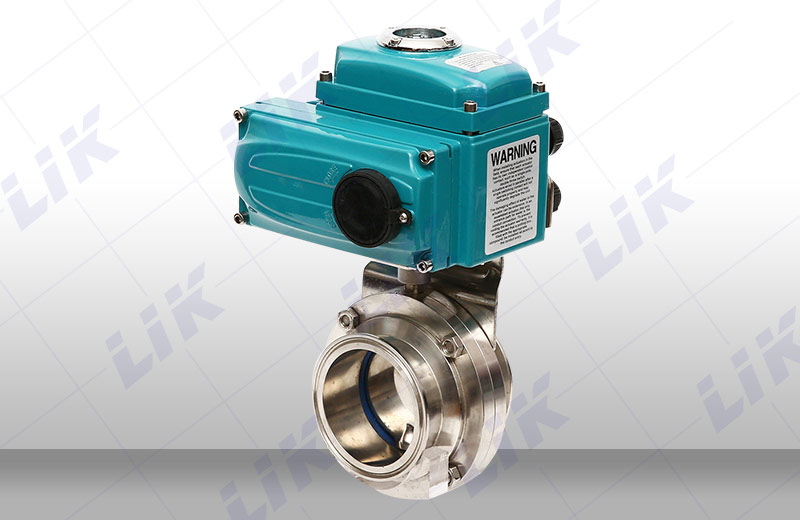

電動衛生級電動蝶閥主要技術參數：
|
公稱通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
動作范圍 |
0～90° |
||||||||||
|
允許壓差△P |
小于公稱壓力（1.6MPa） |
||||||||||
|
泄漏量Q |
按GB/T4213－92，為Kv值的10-4 |
||||||||||
|
環境溫度oC |
－20～60oC |
||||||||||
|
基本誤差 |
±2.5% |
||||||||||
|
回差 |
±2.5% |
||||||||||
|
死區 |
1% |
||||||||||
|
可調范圍 |
250:1、350:1 |
||||||||||
|
配用執行機構 |
可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構 |
||||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
||||||||||
電動衛生級電動蝶閥執行器參數及特點：
|
電源電壓 |
AC220/380V，50/60Hz |
|
輸出力矩 |
50N·M～2000N·M |
|
動作范圍 |
0～90° 0～360° |
|
動作時間 |
15秒/30秒/60秒 |
|
保護裝置 |
過熱保護 |
|
環境溫度 |
-30°～60° |
|
手動操作 |
同附帶手柄操作 |
|
限位 |
電氣、機械二重限位 |
|
防護等級 |
相當于IP-65 |
|
防爆等級 |
ExdII BT4；特殊要求可定制ExdII BT6 |
|
位置測量 |
可選裝開關或電位計 |
|
驅動電機 |
8W/E |
|
進線接口 |
PE1/2〞進線線鎖 |
（1）功能強勁:智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
電動衛生級電動蝶閥主要性能指標：
|
公稱通徑 |
DN（mm） |
15～150 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤80℃ |
|||
|
適用介質 |
空氣、水、蒸氣、油品等 |
|||
|
連接形式 |
快裝式、卡箍式、外螺紋、焊接式 |
|||
電動衛生級電動蝶閥主要零件材料：
|
零件名稱 |
材料 |
|
閥體 |
304、316、316L |
|
蝶板 |
304、316、316L |
|
密封圈 |
硅橡膠、氟橡膠、聚四氟 |
|
閥桿 |
304、316、316L |
|
填料 |
硅橡膠、氟橡膠、聚四氟 |
電動衛生級電動蝶閥產品選型：
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司經營部及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務，竭誠歡迎國內外客商光臨合作與洽談業務，攜手共創輝煌。
